一，标幺值
标幺制：就是把各个物理量用标幺值来表示的一种运算方法。
标幺值：物理量的实际值（有名值）与基准值的比值。通常用U,I,Z*表示
标幺制中，全网取统一(S_B)，并为每一电压等级规定(V_B)（(V_{B1})，(V_{B2})，(V_{B3})），相应地每一电压等级阻抗基准值为：(Z_{Bi} = \frac{V_{Bi}}{I_{Bi}} = \frac{V_{Bi}^2}{S_B} \quad (i=1,2,3))若取相邻电压等级基准电压之比等于变压器变比，则所有变压器变比标幺值(K^* = 1)，在标幺制系统中变压器就可以等效为一个阻抗，而不再带来电压变化和参数折算的问题。
二，公式
主要电力设备的参数标幺值计算
发电机 $$ X_{GB} = X_{GN} \cdot \frac{V_{GN}^2}{S_{GN}} \cdot \frac{S_B}{V_B^2} = X_{*GN} \cdot \frac{S_B}{S_{GN}} $$
变压器 $$ X_{*T(B)} = \frac{V_s\%}{100} \cdot \frac{V_{TN}^2}{S_{TN}} \cdot \frac{S_B}{V_B^2} = \frac{V_s\%}{100} \cdot \frac{S_B}{S_{TN}} $$
电抗器 $$ X_{*R(B)} = \frac{X_R\%}{100} \cdot \frac{V_{RN}}{\sqrt{3}I_{RN}} \cdot \frac{S_B}{V_B^2} $$
线路 $$ X_{*L} = X_0 \cdot L \cdot \frac{S_B}{V_B^2} $$

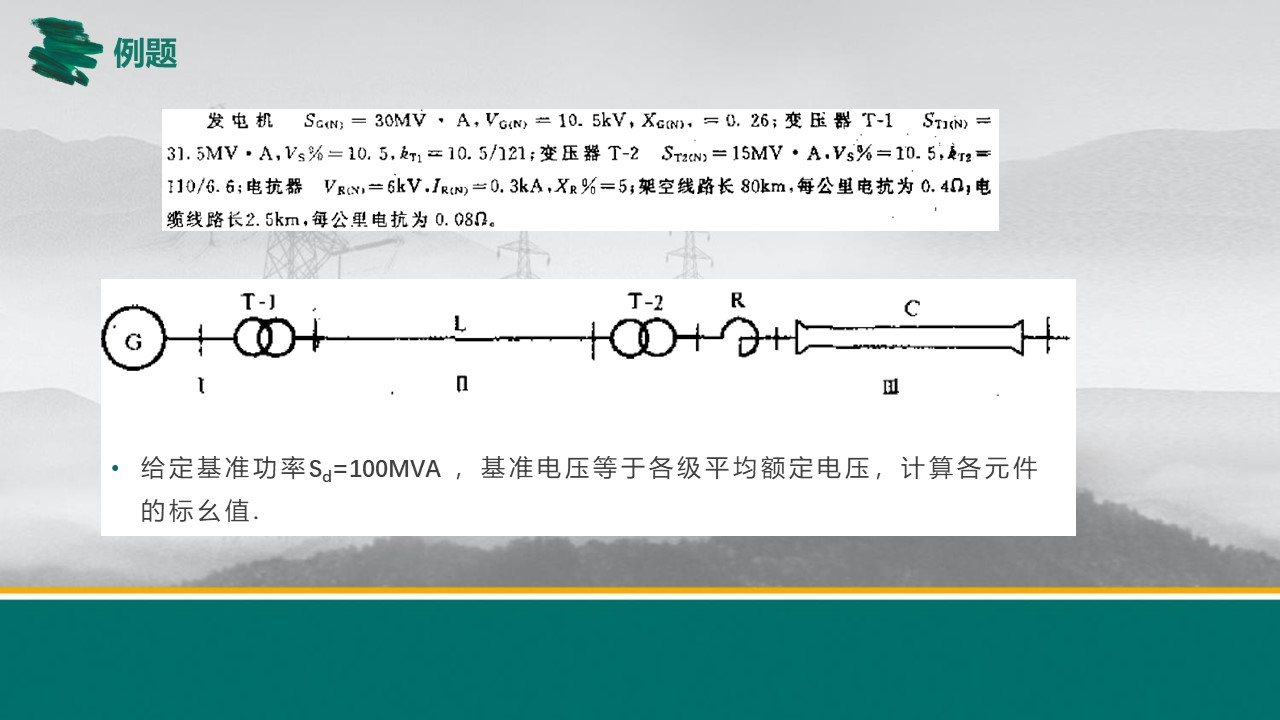

三，例题
四，答案
此处内容需要评论回复后（审核通过）方可阅读。

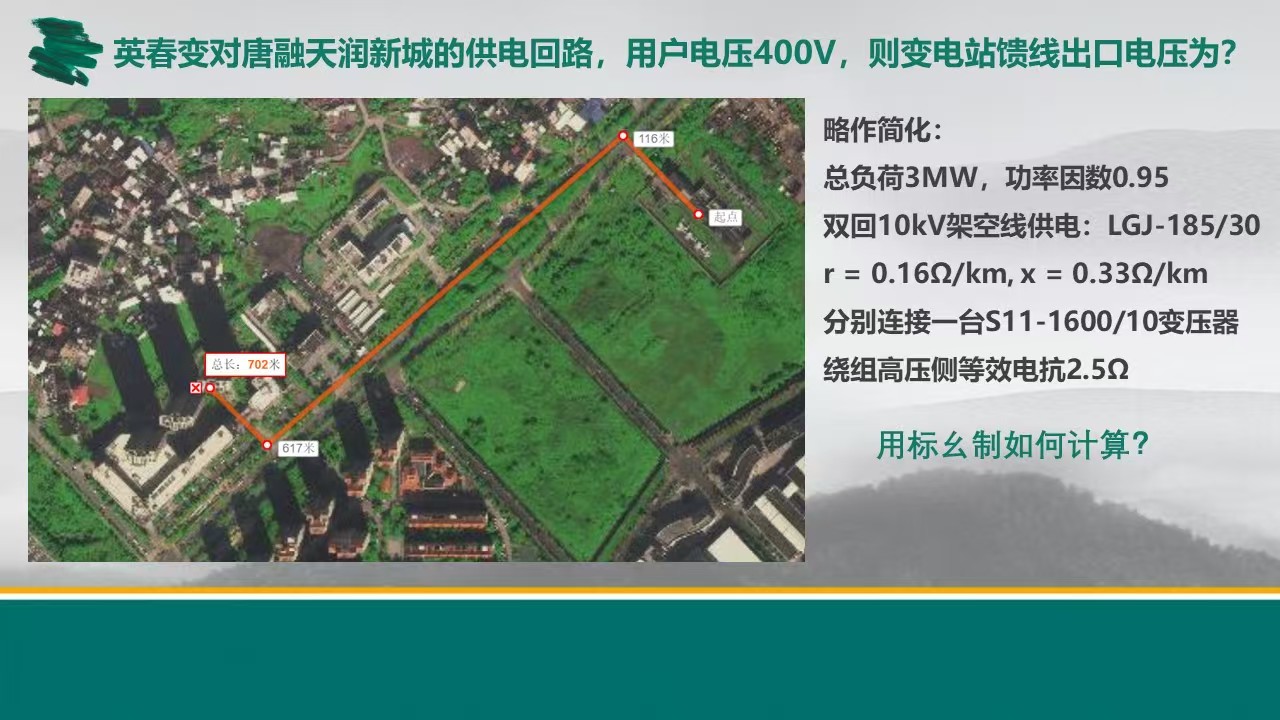

五，深造题
有兴趣的可以看看哦
